| 제조사 : |
(주)태극전자 |
|
| 규격 : |

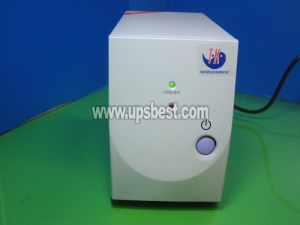

TK-500BT |
|
| 용량 : |
500VA |
|
| 무게 : |
5(Kg) |
|
| 사이즈 : |
170x440x215(WxDxH)mm |
|
|
| 전산실, 일반기업, 기업광역 네트웍, 빌딩, 의료 및 산업용 애플리케이션을 위한 온라인 UPS 시스템 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
개요 |
|
| 제품 : |
전산실, 일반기업, 기업광역 네트웍, 빌딩, 의료 및 산업용 애플리케이션을 위한 온라인 UPS 시스템 |
|
| 특징 : |
경고음 기능
- 스마트한 배터리 충전설계
- 콤팩트 사이즈 및 경량 디자인
- PWM제어 및 MPU 제어로 신뢰성 향상
- BOOST & BUCK 기능
- 과부하 및 이상 상태시 보호기능 |
|
|
|
입력 |
|
| 주파수 : |
50 또는 60Hz (+/-) 5% (자동감지)
|
|
|
|
출력 |
|
| 배터리전압 : |
라인입력 (+/-) 5% 에서 유사사인파형 |
|
| 배터리주파수 : |
50 Hz 또는 60 Hz (+/-) 0.5% |
|
| 전압 Regulation AVR : |
정상입력전압이 -9%에서 -25%일때 AVR은 자동적으로 출력전압을 15% 이상으로 증가시키며, 정상입력전압이 +9%에서 +25%일때 AVR은 출력전압을 13% 아래로 감소시킴 |
|
| Microprocessor Control : |
적용 |
|
|
|
보호 및 필터링 |
|
| EMI/RFI 필터 : |
15MHz에서 10dB, 30MHz에서 50dB |
|
| 과부하 보호 : |
정상부하의 110%가 60초 이상 계속되거나 130%의 부하가 3초이상 계속될 때
UPS는 자동으로 멈춤 |
|
| 입력부 휴즈 : |
과부하와 단락회로보호를 위한 휴즈 |
|
| 10 Bases-T 케이블 포트 : |
네트웍(UTP, RJ-45) 호환잭 |
|
| 단락회로 : |
UPS출력 즉시 차단 또는 입력휴즈 보호 |
|
|
|
배터리 |
|
| 타입 : |
Seaied, maintenance-free lead acid |
|
| 보호 : |
자동 셀프 테스트와 방전 보호, 배터리 교체 지시 등 |
|
| Back Up 시간 : |
10~30분 (부하에 따라 일정하지 않음)
|
|
| LED 지시등 : |
정상, 인버터동작, 부하 량, 배터리 량, 배터리 불량, 저전압, 고전압, 과부하 |
|
|
|
크기 |
|
| 크기 : |
170x440x215(WxDxH)mm |
|
|
|
알람 |
|
| 배터리 백업 : |
느린 알람 소리 (약 0.47Hz) |
|
| 저전압 : |
빠른 알람 소리 (약 1.824Hz) |
|
|
|
인터페이스 |
|
|
|
환경 |
|
| 동작외부환경 : |
3,500 미터 최대고도, 0~95% 습도, 섭시 0~48도 온도 |
|
| 주변소음 : |
40 dBA 이하 (표면에서 1미터 떨어져 있을때) |
|
|
|
|
|
≫ ZVS/ZCS Full Bridge Converter
≫ 출력전압 안정도가 우수함 +/- 5% 내외
≫ 출력전압의 Impulse Noise가 없음
≫ 펄스폭(PWM)변조에 의한 고주파 Switching 15kHz
≫ 출력파형 구형파
≫ Inverter 절체시간이 짧음 6ms 이내
≫ Battery Charging 이상적인 Pulse 충전
≫ Slim / Rack Mountable | |
|
|
|
|
|
|
|
|
| |
|
