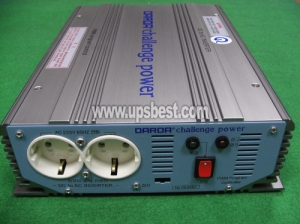

현재위치 : HOME > 인버터(DC => AC) > 차량(레저)용 인버터 > SI-SERIES |
|
| |
|
|
|
|
|
|
| 제조사 : |
한국 |
|
| 용 량 : |
1,200W |
|
| 중 량 : |
4.5kg |
|
| 사이즈 : |
227×76×290(㎜) |
|
| 무부하 전류(A0 : |
420mA |
|
|
| 모터, 냉동기, 등기구, 전동기구, 사무용기기, 냉장고, 전기드릴, 믹서기, 통신장비 및 기타 교류(AC)전원을 필요로 하는 각종제품 및 장비 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
특징 |
|
| 구성 : |
PWM방식
Modified Sine Wave
입력전압(DC)에 의한 출력전압(AC) 변동율AC 220V 4%이내
최대효율 12V 83% (전부하) 24V 89% |
|
| 기능 : |
과부하 방지 프로텍트
경고램프(LED) 표시기능
과부하 On/Off시 부저기능
순간동작(써지) 보호기능
주파수 50Hz/60Hz 선택기능
잡음 경감회로 내장
저전압 보호기능 |
|
| 용도 : |
가전제품및 전기제품
모터, 냉동기, 등기구, 전동기구, 사무용기기, 냉장고, 전기드릴, 믹서기
전기히타, 전기장판, 소형전기밥솥, 노래방기기/음향기기, 이동제조기(솜사탕)
전자, 통신장비 및 기타 교류(AC)전원을 필요로 하는 각종제품 및 장비 |
|
|
|
사양 |
|
| Dimensions : |
227×76×290(㎜)
|
|
|
|
◈ 주의사항
- 본 제품은 출력전원이 AC 220V이므로 AC 110V 가전제품을 사용하지 마세요.
- 직사광선 및 실내온도 보다 높은 장소에서는 인버터를 사용하지 마시고 통풍이 잘되는 곳에서
사용 하시길 바랍니다.
- 본 제품에 연결하여 사용하시는 기기의 용량(W)을 확인하신 후 사용하세요
- 습기는 절대금물 - 누전 및 감전/고장의 원인이 됩니다.
- 본 제품은 입력 전원이 DC 12V 로 제작 되었습니다 버스나 대형화물 트럭은
DC 24V이므로 사용할수 없으니 입력 전원이 DC24V용 인버터 구매하여 사용하세요.
입력측 축전지 연결 방법
 |
 |
| SI-200A, SI-200B, SI-300A, SI-300B |
SE-시리즈 |
![]()
출력 AC 전원 연결방법
 |
 |
| SI-200A, SI-200B, SI-300A, SI-300B |
SE-시리즈 |
![]()
▷ AC CORD는 20m~50m정도 길게연결하여도 사용이 가능합니다.
그러므로 입력 밧데리선은 짧게 연결하고 출력 AC전원선은 길게하여 먼거리에서도 사용 할수가 있습니다.
동작순서
A. 사용할 밧데리 입력 전압을 확인한다. 12V 또는 24V, 12V는 11V~15V까지 24V는 20V~30V까지의 전압을 확인하십시요.
B. 밧데리 케이블을 2번 단자(BACK PANEL)에 +, - 를 연결합니다. 케이블은 제품의 출력에 따라 굵기가 다르며 길이는 1.5m 이내의 것을 사용합니다. 짧게 연결할수록 효율이 좋습니다.
C. 케이블의 반대편에 연결되어 있는 크립을 밧데리 적색 케이블은 + 단자에 검정색 케이블은 -단자에 연결합니다. 크립고정은 안전하게 하십시요. 간혹 크립이 튀어 나오는 경우가 있습니다.
D. 연결된 배선이 밀착되어 있고 +, -가 잘 연결 되었다고 확인 되면 1번 프로텍트 스위치를 ON시키십시요. 이때 7번 스위치는 OFF상태입니다.
E. 7번 스위츠를 ON시켜주십시요. 이때 부져가 울리면서 전원이 켜지고 ON LED가 점등됩니다. 부져가 계속 울리면 스위치를 OFF시키고 출력전원 AC(교류)에 연결된 기기들을 OFF또는 뽑으신후 다시 ON하여 부져의 울림이그치고 LED가 점등된 상태이면 정상입니다.
F. 출력전원 AC(교류)전원에 사용할 제품을 연결하십시요. 반드시 본 제품의 최대용량 이하의 제품을 연결하십시요. 고장난 외부 기기를 연결하면 본 제품에도 고장의 원인이 될 수 있습니다. 제품을 장시간 사용하시려면 표시된 최대용량의 50%이내를 사용하시고 1시간에서 2시간정도 사용하려면 65%이내에서 사용하십시요. 최대용량은 부져가10초에서 15초 정도의 시간에서 8회정도 울리며 동작이 정지됩니다.
G. 주파수 선택은 3번 스위치를 사용하여 원하는 주파수에 맞추어 사용하십시요.
주의사항
◎ 냉장고 또는 냉방기기 등은 순간적으로 많은 전력으로 동작하기 때문에 본 제품의 규격 최대출력의 30% 수준용량의 제품을 사용하면 정상적인 동작이 가능합니다. 본 기기와 사용할 제품의 정격 용량을 꼭확인하여 사용하십시요.
◎ 전기모타 드릴등도 부하에 따라 조금씩 다르지만 일반적인 사용시에는 정격요량의 30%~35%이내에서 사용하셔야 구동이 됩니다. 특히 본 인버터는 모타의 정격용량을 본 인버터의 정격용량과 같이 생각하여 사용하면 본 제품은 구동력이 한계가 있으므로 보호되지않고 제품의 고장원인이 될수 있습니다.
◎ 3파장 램프는 사용용량자체에는 문제가 없으나 전자회로 내부에서 높은 발진 주파수가 발생되어 본제품의 입력과 출력 FET에 무리한 열을 발생시켜 원인 모르는 고장이 발생되는데 고장의 원인을 분석해 보면 전자식 램프에서 문제를 일으키는 예가 많이 일어 납니다.
◎ 히타를 사용하는 제품은 본 제품의 최대 용량의 65%수준에서는 1시간이상 사용이 가능하며 60%수준에서는 2시간정도 사용하십시요. 히타를 사용하는 제품은 열이 많은 제품들이므로 사용시에 본 제품의 통풍에 주의 하십시요. 통풍이 잘되지 않으면 동작을 멈추거나 고장이 발생되는 경우가 있습니다.
◎ 오디오 및 영상기기사용은 표시된정격 용량을 합한 용량(WATT)의 범위 내에서 사용하십시요. 본 제품의 정격용량을 초과하게 되면 일시적으로 끊어지는 현상이 나타날수 있습니다. 안전한 사용은 표기용량의 60%~70% 사용이 적합합니다.
|
|
|
|
|
|
|
|
|
| |
|
