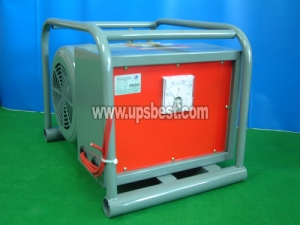

회전 위상변환기는 상수변환기로서 교류전력을 받아 이를 동일 주파수의 상수가 다른 교류전력
으로 변환시키는 기기이다. |
|
|
|
|
|
|
|
|
|
|
|
|
기능 및 특성 >
◆ 회전 위상변환기는 상수변환기로서 교류전력을 받아 이를 동일 주파수의 상수가 다른 교류전력
으로 변환시키는 기기이다.
◆ 본 제품은 220V 단상입력으로 동일 전압의 삼상전압을 발전한다.
- 용량 (CAPACITY) : 10KVA
- 전압 (VOLTAGE ) :
1) 입력 전압 (IN PUT) : 단상 220V
2) 출력 전압 (OUT PUT) : 3상 220V / 380V
- 주파수 (FREQUENCY) : 60Hz
- 외피 방식 (TYPE OF ENCLOSURE) : 개방방적형 (OPEN DRIP-PROOF)
- 절연계급 (INSULATION CLASS) : "E" & "B"
<용량선정방법>
- 부하설비의 총소요마력을 산출하여 1.5배되는 용량을 선정한다.
(예) 3HP, 5HP 1대인 경우 (3X3)+(5X1) = 14이므로 20KVA를 선정한다.
- 가동시에는 많은 힘을 필요로 하는 기계에 사용할 때는 총소요마력의 2배 되는 용량을 선정한다.
(예) 7.5HP 2대인 경우 (7.5X2) = 15이므로 30KVA를 선정한다.
- 대(大)용량인 경우는 병렬(같은 리드번호)로 연결하여 사용할 수 있다
|
|
|
|
|
|
|
|
|
| |
|
