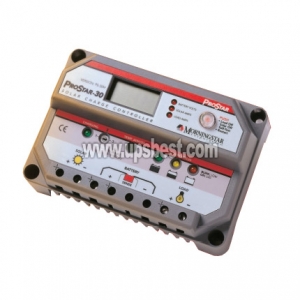

현재위치 : HOME > 배터리(Battery) > 기타 > 솔라 콘트롤라 |
|
| |
|
|
|
|
|
|
| 제조사 : |
MorningStar |
|
| 규격 : |
PS-15M |
|
|
| 배터리 저전압 보호, 과입력 전압, 과전류 보호, 과열 보호, 역극성보호, 합선 보호, |
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
- 제어기능 : 충·방전 제어
- 정격충전 : 전류 상한 15A까지
- 적용시스템 전압 : DC12V, 24V 겸용
- 동작전압 : DC 10~30 V
- 최대입력전압 : 50 V
- 충전 전압(실온시) : 밀폐형 배터리 14.1V (28.2V) / 개방형 배터리 14.3V (28.6V)
- 주위환경온도 : -40~＋80 [℃]
- 온도보정 : -30 (mV/℃)
- 부하제어(LOAD 단자) : 15A
- 부하절단 전압복귀 전압 : 11.5V (23.0V) / 12.6V (25.2V)
- 자기소비전류 : 18.5 ~ 20.5mA
- 외경치수 : 세로105 ×가로153 ×높이55 mm
- 중량 : 340 g
태양전지에서 만들어진 에너지를 배터리에 가장 효율적으로 안전하게 충전하고,
동시에 충전된 전력을 부하에 공급하여주는 컨트롤러입니다.
과충전 방지 기능과 오버로드 차단 기능이 있습니다.
배터리 충전 모드와 부하 전력 공급 모드 변환에 필요한 스위치 조작이 필요없는 완전 자동 운영 방식
입니다.
1. 충방전 컨트롤
PWM 충전회로를 채용해, 벌크,흡수,플로트의 3단계 충전. 배터리의 완전 충전을 실시
2. 대응 배터리
젤타입,밀폐,비밀폐 타입 등 3종의 배터리를 선별하여 적절한 충전 전압 제어가 가능
3. 시스템 전압
시스템 전압 12 V/24 V를 자동적으로 판별
4. 내장의 보호 회로
배터리 저전압 보호, 과입력 전압, 과전류 보호, 과열 보호, 역극성보호, 합선 보호,
낙뢰등에 의한 서지 전류 보호
5. 자동 온도 보정
본체에 온도센서를 내장, 자동으로 충전 전압의 온도 보정
6. 역류 방지 다이오드
저조광 절단 기능이 있어, 역류 방지 다이오드 불필요
7. 상태 표시
디지털 미터를 통해 표준 장비, 배터리전압, 충전전류, 방전 전류를 4초 마다 디지털 표시.
본체의 보호 회로가 작동했을 경우에도 상태를 표시하며, 3색의 LED 램프로 배터리의 잔량 상태를 표
시.
8. 온도특성
주위 온도 범위는 -40℃~+60℃로 한랭지에서도 사용 가능
9. 부하를 ON-OFF 하는 메뉴얼 스위치 탑재.
PWM 충전에 의해, 발생 가스량을 최소한으로 억제하면서, 배터리의 완전 충전을 실시합니다.
솔리드스테이트 구조이므로 충전중에도 조용합니다.
가동 상황이 구체적이고 알기 쉽게 표시되기 때문에, 전압이나 발전량 등의 시스템 상황을
모니터하고 싶은 분에게 추천하는 고급 솔라 충전 콘트롤러입니다 | |
|
|
|
|
|
|
|
|
| |
|
