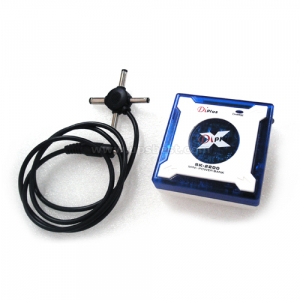

디아이플러스 sk-2200은 휴대성을 극대화한 제품으로 시간과 장소에 상관없이 배터리 기능과
충전기 기능을 동시에 충족시키며 디지털 카메라, 휴대폰, pda, mp3, cd 플레이어 ,
gameboy 등에 사용하는 다용도 배터리 입니다.
1. 제품 사양
- 품 명 : 디아이플러스 미니 파워 뱅크 [sk-2200]
- size : 54mm x 54mm x 20mm (무게:78g)
- input : dc 12[v] / 300[ma]
- output : dc 3.7[v], 5.0[v] / 1.5[ma]
- 적용/효율 : 1,300mah / 5v / 1a,
1,800mah / 3.7v / 1a
- 보호 기능 : short circuit, over charge, over discharge, over current protection.
2. 출력용량
| 적용가능 출력전압 |
5v |
3.7v |
flashlight |
| 평균 출력전류 |
1a |
1a |
흰색 led가 점멸한다. |
| 최대 출력 전류 |
1.5a |
1.5a |
약 45시간 점등한다. |
| 최대 출력 전기 |
5.55w |
7.5w |
100,000시간이상 사용 |
** 적용 예 **
사용기종 : 디지털카메라, 휴대폰, pda, cdp-4.5v
일반적으로 배터리는 한가지의 상품을 위한 단점이 있었다. 자체적으로 충전기능이 없어 별도의
충전기를 구매하는 번거로움도 있다.
diplus sk-2200은 충전지와 충전기 역활을 동시에 수행함으로써 디지털 카메라의 배터리가
다 소진되어도 안심하고 계속 사진 촬영을 할 수 있도록 도와준다.
또한 pda와 휴대폰 등과 같은 제품에도 충전할 수 있어 다양한 호환성을 보여준다.
여기서 diplus sk-2200 배터리의 뛰어난 휴대성이 돋보여진다.
목에 걸고 비상시 카메라에 연결시켜 사용함으로써 보다 편리하고 안정적으로 원하는 사진을
촬영할 수 있다.
** 어두운 곳도 문제없다. **
늦은 밤 불빛이 없을때 배터리를 급히 교체해야 할때, diplus sk-2200은 자체 전력으로
후레쉬 기능을 발휘합니다.
** 부담없이 언제 어디서나 **
diplus sk-2200은 작은 사이즈만큼 적은 무게로 부담없이 목에 걸고 다닐 수 있습니다.
3. 사용설명 / 주의사항
- mini dc power bank 사용할 시 제조업자가 허가한 액세사리와 충전기만 사용하십시오.
- 제품의 볼트수는 물품의 목적과 동일한 볼트수를 인식합니다.
- +와 -전극 입력 인식을 정확하게 사용합니다.
3.5 x 1.0 x 12mm / 3.5 x 1.35 x 12mm / 4.0 x 1.55 x 12mm / 4.7 x 1.75 x 12mm를 포함한 + 타입연결
- 제품은 3.0~3.7v에서 4.2~5.5v까지 공급
※ 주의
- 본제품과 동시에 다른 물품을 충전하지 마십시오.
- 휴대용 장치의 몇몇 모델은 적합하지 않습니다.
4. 사용방법
- ac아답터를 dc in 소켓에 연결합니다.
ac아답터 플러그를 콘센트에 꽂습니다. (차량은 시거잭 사용)
- 충전중에는 적색 led가 점등합니다.
- 녹색led가 점등하고 약 1시간 정도 더 충전하면 완충됩니다.
- 충전시간은 약 3~4시간 정도 소요됩니다.
충전이 끝나면 충전기를 플러그에서 분리해 주십시오.
- 충전시에만 적색 led, 녹색 led가 점등합니다.
5. 제품 조작 과정
- +와 -전극입력은 정확하게 사용하여야 합니다.
- 정확한 커넥터 선택
+ 타입 커넥터는 3.5 x 1.0 / 3.5 x 1.35 / 4.0 x 1.55 / 4.7 x 1.75 를 포함한 + 타입연결
- 맞는 잭이 없을 시에는 별도로 구매하셔야 합니다.
- 전압조정
. 전압 조정시에 출력 소켓에 아무것도 연결하지 마십시오. (제품의 손상을 초래할 수 있음)
. 제품은 2가지 종류의 전압에만 사용가능
3.0v - 3.7v (4.2v-5.0v)
. 연결해야할 대상물의 전압을 확인한다.
. 적합한 전압에 연결, 연결구를 dc출력구에 연결시킨다.
. 본 절차를 완결시시키 위하여 연결구의 다른쪽을 대상물에 연결한다.
. 자체적인 방전으로 제품 보호를 위해 연결구를 분리해 주십시오.
6. led flashlight 작동
- flashlight 위치에 전원을 넣는다.
- 제품의 손상을 방지하기 위해 전압선정중에는 dc출력구에 어떤것도 연결되어서는 안됩니다.
7. 고장수리
- 충전이 되지 않을 시
. +와 -의 입력 전극이 올바르게 사용되었는지 확인한다.
. +와 _의 입력 전극이 반대로 설정되면 제품의 오작동이 될 수 있다.
. 연결선이 정확히 설정되었는지 확인한다.
- 대상물에 연결했는데도 아무런 반응이 없을때.
. 제품의 출력 전압이 대상물과 동일한지를 확인한다.
. 제품이 요구하는 전압을 확인한다.
. 대상물이 필요로하는 입력 전압을 확인한다.
. 대상물이 필요로하는 전류를 확인한다. (최대공급 전류량은 1.5a)
. 대상물의 제품사양을 살펴본다.
. 연결선이 올바르게 설정되었는지 확인한다.
. 제품이 완전히 충전되었는지 확인한다.
8. led flashlight가 없을 때
- battery가 현재 충전 중인지 확인한다.
- flash light 위치에 전원이 연결되었는지 확인한다.
9. 호환표
※ 최대 3~6v까지 사용 가능합니다. (단, 캐논 ixus 시리즈와 카시오 qv40, rv시리즈는 업체에 문의바랍니다.)
| [5.5v / 3a, dc plug in jack (diameter : 0d : 4.0mm, id : 1.7mm)] |
| fuji |
finepix models 700, 1200, 1300, 1400z, 1500, 1700z, 2200, 2300, 2400z, 2500z, 2700z, 2800z, 2900z, 500z, 4800z, 4900z, 6800, 6900, s602, f401, f402, f410, f601, f602, f700, pr21, s1 pro, s2 pro, mx series (600/700) |
| canon |
powershot a10 / a20 / a30 / a40 / a60 / a70 / a80 |
| ricoh |
caplio pr-10, pr-120, rdc-5300 / 5000 / 4200 / 4300 / 6000 / 300z / 300 / 2e / 2 |
| minolta |
dimage 7hi / 7i / s414 / xt / xi / x / s404 / rd3000 / 175 / 2300 / 2330z / 3d 1500 / e201 / ex 1500 / s304 / 5 / v /vx |
| pentax |
optio-330 / 430 |
| panasonic |
dmc-fz1k / fz1s / f1k / f1s |
| konica |
kd 300z |
| samsung |
digimax 220se / 210se / 130 / 330 |
| premier |
dc-1310 / 2102 / 2300 / 2320 / 3320 / 4460 |
| kyocera |
samurai 2100dg / 1300dg, finecam s3/s3x/s4/s5/l4v/l3v/s5r/sl300r |
| toshiba |
allegertto m1 / m3 / m4 / m5 / m40 / m70 , pdr-m1 / m3 / m4 / m5 / m6 / m11 / m25 / m60 / m61 / m65 / m70 / m71 / m81, pda-e570 / e550 |
| casio |
qv 11 / 100 / 120 / 200 / 300 / 2000ux / 2300ux / 2800ux / 3ex / 5000sx / 5500sx / 70 / 700/ 7000 / 7000sx / 770 / 780 / 8000sx |
| sanyo |
dsc-r1, vpc-r1 |
| [5.5v / 3a , dc plug in jack (diameter: od : 3.5mm , id : 1.5mm)] |
| samsung |
digimax 350se / 410 / 340 / 230 |
| [5.5v / 3a, dc plug in jack (diameter : od : 5.0mm, id : 1.7mm)] |
| kodak |
dc-20 / 25 / 40 / 50z / 80 / 120z / 200 / 200 plus / 210 / 210 plus / 210az / 215z / 220z / 240z / 240iz / 260z / 265 / 265z / 280z / 280jz / 290 / 3200 / 3400z / 4800z / 5000z, dcs-315 |
| ricoh |
caplio pr1, dc-4u, rdc-7s / 6000 / 7 / 1700 / special |
| pentax |
optio 330 / 430 |
| hp |
photosmart c500 / 318 / c200 / 200xi / c215 / c315 / c618 / c912 |
| olympus |
c-2040z / 2100uz / 4040z / 100 / 700uz / 3020z, e-20, c-740, c-750, x-200, u-20 , u-10 , x-1, x-2, c-5050, c-730, c-3100, c-300, c-200, c-2z, c-2, c-100, c-1z, e450 |
| nikon |
coolpix 750 / 775 / 800 / 880 / 900 / 900s / 910 / 950 / 990 / 995 / 5000 / 2100 / 3100, sq |
| pentax |
el-200 / 2000 |
| agfa |
ephoto 1280 / 1680 / 307 / 780 / 780c / cl18 / cl20 / cl30 / cl30 click / cl34 / cl50 / smile |
| epson |
photopc 550 / 600 / 650 / 700z / 750z / 800 / 850z / 900z / 3000z / 3100z / 80z |
| polaroid |
pdc-300 / 640 / 700 / 1100 / 2300z / 3000 / 2 |
| ricoh |
rdc-2 / 100g / 4200 / 4300 / 5000 / 5300 |
| vivitar |
2500 / 2800 / 3500 / 8000 |
※ dc-in , dc-out 에 잭 삽입시 쉽게 빠지지 않도록 만들었습니다.
|
